ชนิดของสายไฟฟ้า THW, VAF, VCT และ NYY เลือกใช้อย่างไร?
สายไฟฟ้าแต่ละชนิดเหมาะกับงานต่างกัน ทั้งการเดินสายภายในบ้าน การต่อเครื่องจักร และการติดตั้งใต้ดิน การเลือกสายไฟให้ตรงกับลักษณะงานจึงช่วยให้ระบบไฟฟ้าทำงานได้อย่างปลอดภัย
สายไฟฟ้า 4 ชนิดที่ควรรู้จัก
1. สายไฟ THW สำหรับงานเดินร้อยท่อ
สายไฟ THW เป็นสายแกนเดี่ยว ตัวนำทองแดงหุ้มฉนวน PVC นิยมใช้เดินร้อยท่อหรือช่องเดินสายภายในอาคาร เหมาะกับวงจรแสงสว่างและเต้ารับ โดยเลือกขนาดสายให้รองรับกระแสไฟฟ้าของวงจร
2. สายไฟ VAF สำหรับเดินเกาะผนัง
สายไฟ VAF เป็นสายแบน มีฉนวนและเปลือกหุ้ม นิยมใช้เดินเกาะผนังภายในอาคารบริเวณที่แห้ง ส่วน VAF-G เป็นชนิดที่มีสายดินรวมอยู่ด้วย ไม่เหมาะกับงานฝังดิน
3. สายไฟ VCT สำหรับเครื่องมือและเครื่องจักร
สายไฟ VCT เป็นสายกลมที่ใช้ตัวนำทองแดงฝอย จึงอ่อนตัวและทนต่อการสั่นสะเทือนได้ดี เหมาะกับการต่อเครื่องมือไฟฟ้าและเครื่องจักร ส่วน VCT-G มีสายดินรวมอยู่ภายในสาย
4. สายไฟ NYY สำหรับงานภายนอกและใต้ดิน
สายไฟ NYY มีฉนวนและเปลือกหุ้มที่แข็งแรง เหมาะกับงานที่ต้องการความทนทาน รวมถึงงานเดินสายใต้ดิน โดยต้องติดตั้งตามข้อกำหนดและคุณสมบัติของสายรุ่นนั้น ๆ

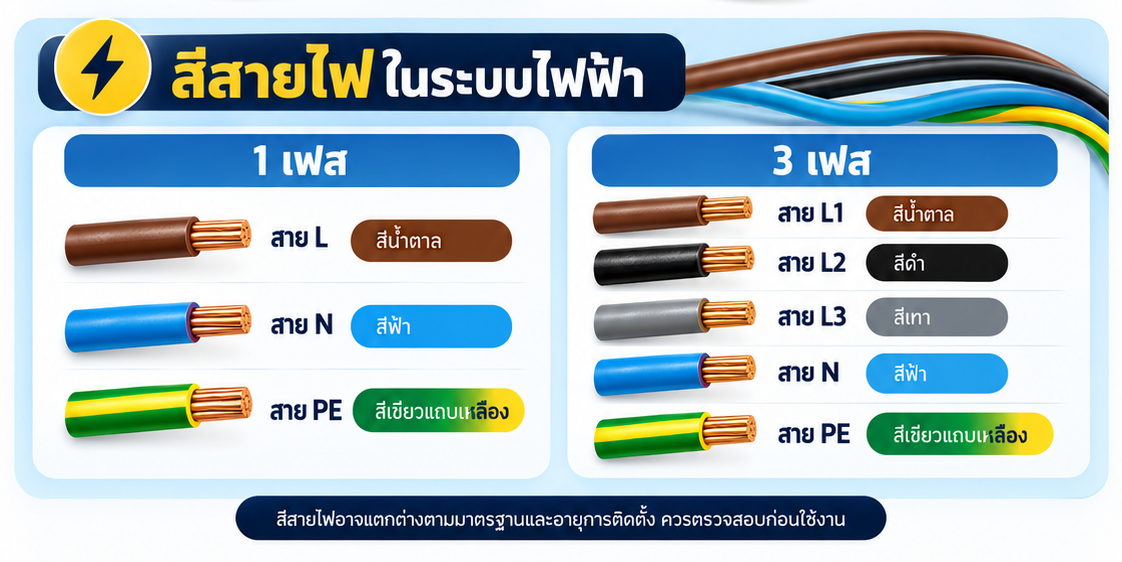

สีของสายไฟฟ้าบอกอะไร?
สีสายไฟช่วยแยกหน้าที่ของตัวนำ โดยสีที่พบทั่วไปมีดังนี้
หน้าที่ของสายไฟและสีที่ใช้
สายเฟส (L) ระบบ 1 เฟส นิยมใช้สีน้ำตาล
สายเฟส (L1, L2, L3) ระบบ 3 เฟส น้ำตาล ดำ และเทา ตามลำดับ
สายนิวทรัล (N) สีฟ้า
สายดิน (PE) สีเขียวแถบเหลือง
สำหรับสายแกนเดี่ยวในระบบ 1 เฟส สายเฟสอาจใช้สีอื่นที่ไม่ใช่สีสงวนของนิวทรัลและสายดินได้ จึงไม่ควรตัดสินหน้าที่ของสายจากสีเพียงอย่างเดียว โดยเฉพาะระบบไฟฟ้าเก่า
วิธีเลือกสายไฟฟ้าให้เหมาะกับงาน
เลือกสายไฟที่ได้มาตรฐาน มอก. ตรงกับประเภทสินค้า และตรวจสอบขนาดตัวนำ พิกัดแรงดัน รวมถึงวิธีติดตั้งให้เหมาะกับพื้นที่ใช้งาน การกำหนดขนาดสายควรพิจารณากระแสไฟ ระยะทาง และเบรกเกอร์ร่วมกัน โดยให้ช่างไฟฟ้าหรือวิศวกรตรวจสอบก่อนติดตั้ง
